RAID Systeme
RAID = Redundant Array of Independent Disks

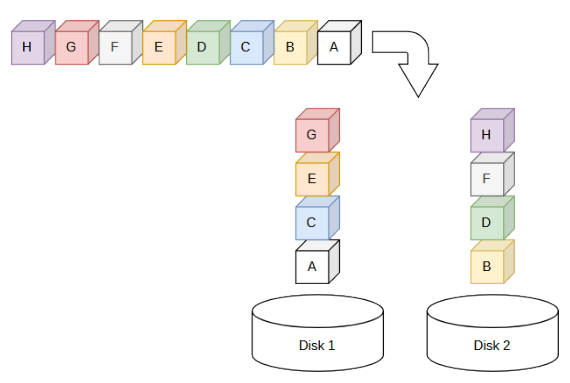

Raid 0
- kein "echter" RAID
- Verteilung der Daten auf 2 Festplatten durch Striping
- erhöhte Lese- und Schreibgeschwindigkeit
- Keine Redundanz, keine Datenausfallsicherheit

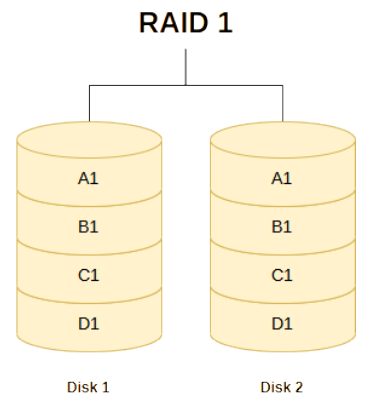

Raid 1
- Mirroring spiegelt Daten auf mehrere Festplatten
- Alle Platten enthalten dieselben Daten
- Alle Platten bis auf eine dürfen ausfallen

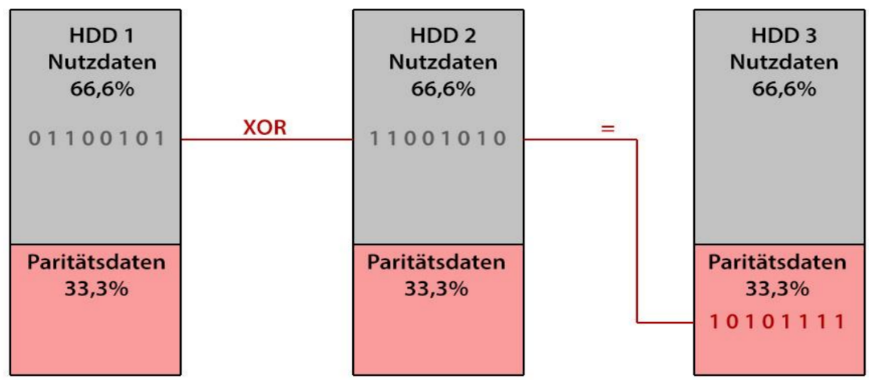

Raid 5
- Daten werden per Striping auf mehrere Platten verteilt
- Aus der Gesamtheit der Daten werden Paritätsdaten gebildet die wiederum auf die Platten verteilt werden
- Mindestens 3 Festplatten: Solange 2 Intakt sind lassen sich die verlorenen Daten wieder herstellen
Raid 6
- Verteilung der Daten auf mehrere Platten per Striping
- Paritätsdaten werden doppelt erzeugt
- Mindestens 4 Platten werden benötigt
- Hohe Ausfallsicherheit (2 Platten dürfen ausfallen)

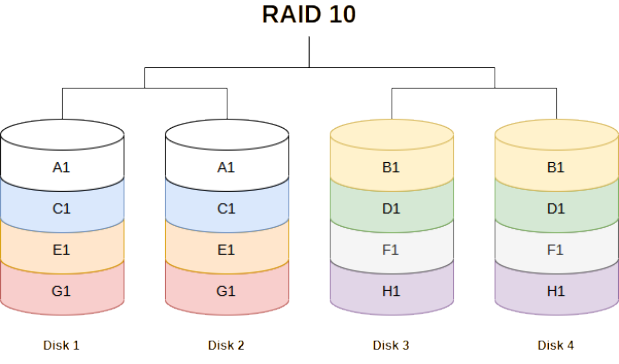

Raid 10
- Kombination aus Raid 1 und Raid 0
- Letzte Zahl bildet das "Dach"
- Maximal 2 Platten dürfen ausfallen (aber die richtigen..)
Zusammenfassung
| Merkmal | RAID 0 | RAID 1 | RAID 5 | RAID 6 | RAID 10 | RAID 61 |
|---|---|---|---|---|---|---|
| Mindestanzahl an Festplatten | 2 | 2 | 3 | 4 | 4 | 6 |
| Technik | Striping | Mirroring | Striping mit Parität | Striping mit doppelter Parität | Mirroring + Striping | Mirroring + RAID 6 |
| Netto-Kapazität | 100% | 50% | (n-1)/n | (n-2)/n | 50% | (n-2)/2n |
| Maximal mögliche Ausfälle | 0 | 1 pro Spiegel | 1 | 2 | 1 pro Spiegel | 2 pro RAID 6-Array |
| Kosten | Niedrig | Hoch | Mittel | Hoch | Sehr hoch | Extrem hoch |
| Lesegeschwindigkeit | Sehr hoch | Hoch | Hoch | Hoch | Sehr hoch | Hoch |
| Schreibgeschwindigkeit | Sehr hoch | Mittel | Mittel | Niedrig | Hoch | Niedrig |
n = Anzahl der Festplatten im Verbund:
Zum Beispiel:
- RAID 5 mit 4 Festplatten → Netto-Kapazität = 4−1 / 4 = 75%
- RAID 6 mit 6 Festplatten → Netto-Kapazität = 6−2 / 6 = 66,7%
- RAID 10 mit 4 Festplatten → Netto-Kapazität = 50%, weil immer zwei Festplatten gespiegelt werden
