Netzplantechnik

Erstellung eines Netzplanes
| Vorgang | Dauer | Nachfolger | ggfs Bezeichnung |
|---|---|---|---|
| A | 3 | B,C,D | Transport/Anlieferung |
| B | 10 | F | Vormontage Prozessstation |
| C | 7 | F | Vormontage Transportband |
| D | 2 | E,F | Anpassung Steuereinheit |
| E | 8 | G | Programmierung Steuereinheit |
| F | 10 | G | Montage Gesamtsystem |
| G | 5 | H | Test Gesamtsystem |
| H | 2 | - | Einweisung der Produktionsmitarbeiter |

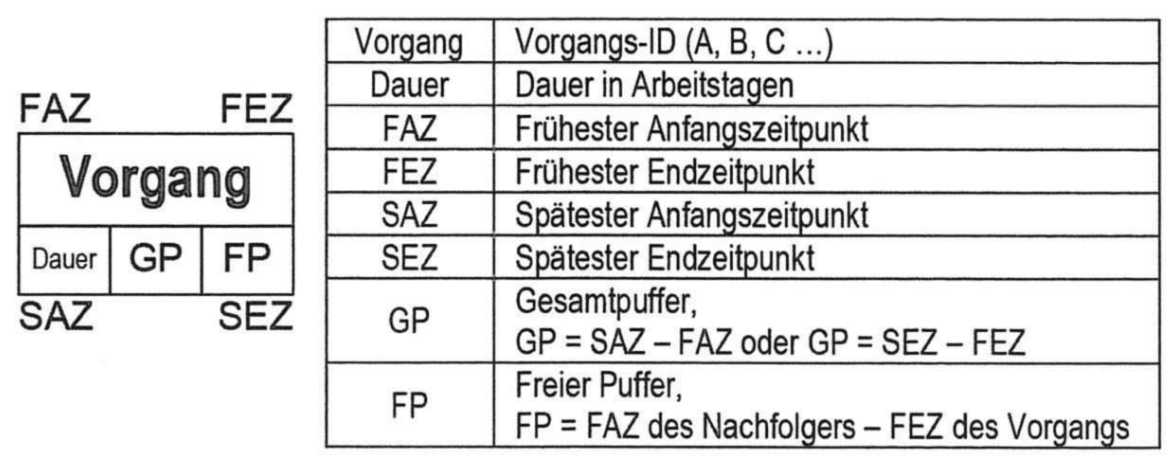

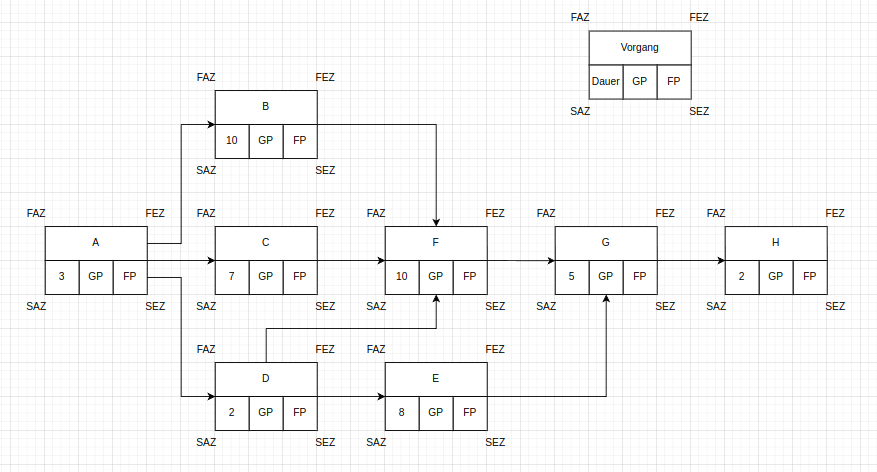

Schritt 1 Ablaufplan
- Anlegen aller Vorgänge mit den schon bekannten Größen und Verknüpfungen

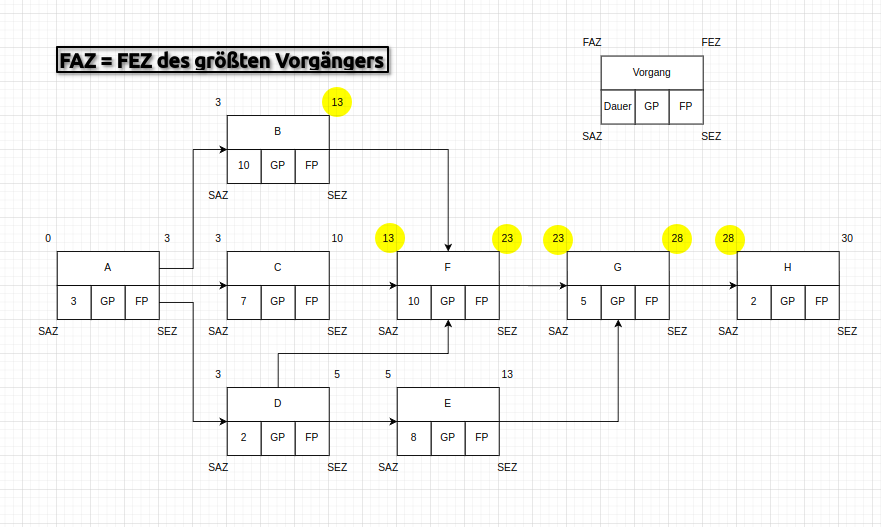

Schritt 2 Vorwärtsrechnung
- Früheste Anfangszeitpunkte FAZ = FEZ des größten Vorgängers
- Früheste Endzeitpunkte FEZ = FAZ + Dauer

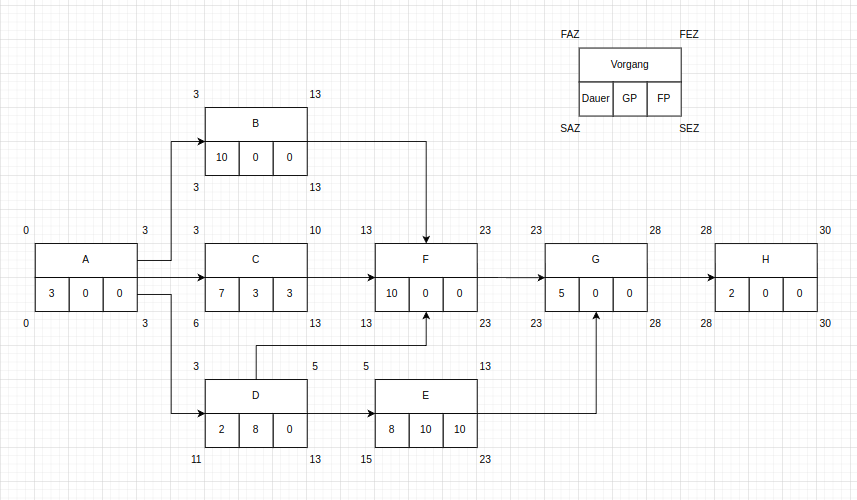

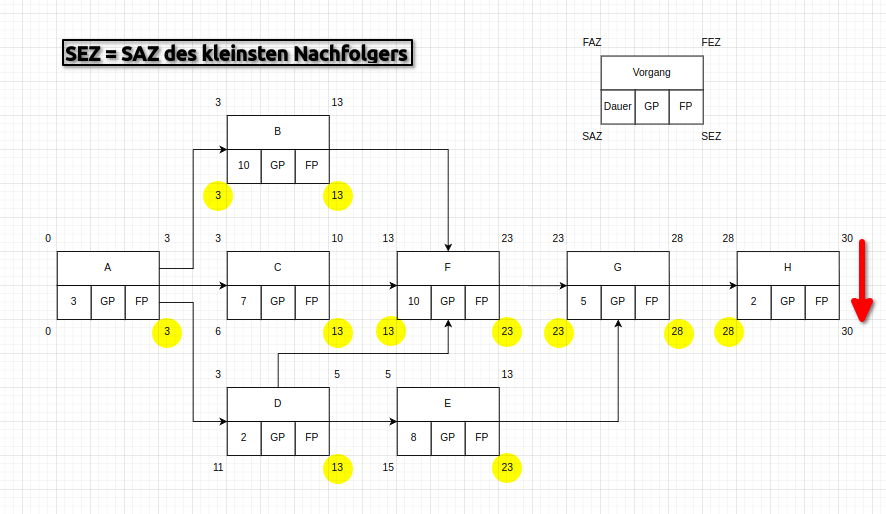

Schritt 3 Rückwärtsrechnung
- Spätester Anfangszeitpunkt SAZ = SEZ - Dauer
- Spätester Endzeitpunkt SEZ = SAZ des kleinsten Nachfolgers

Schritt 4 Pufferzeiten
- Gesamtpuffer = SEZ - FEZ oder SAZ - FAZ
maximale Verschiebung eines Vorgangs oder dessen Verlängerung in die Zukunft ohne dass sich dadurch das Projektende verschiebt - Freier Puffer = niedrigster FAZ (Nachfolger) - FEZ
beschreibt, wie weit ein Vorgang verschoben oder verlängert werden kann, ohne dass es Einfluss auf die Lage der benachbarten Vorgänge hat

Schritt 5 Kritischer Pfad
Aufeinanderfolgende Vorgänge ohne Puffer:
A => B => F => G => H
