Entity Relationship Model
- Publiziert in 1976 von Dr. Peter Chen
- Hilfsmittel zum Entwurf komplexer Datenbanken
Entität
- Eine Entität repräsentiert ein reales Objekt oder Konzept, das in der Datenbank modelliert werden soll.
- Beispiel: Ein Kunde, ein Produkt, ein Kurs.
- Entitätstyp: Eine Klasse oder Kategorie von Entitäten (z. B. „Kunde“ oder „Produkt“).
- Zwischen zwei Entitätstypen kann es auch mehr als eine Beziehung geben
- Rekursive Beziehungen sind ebenso möglich (Entitätstyp hat Beziehung mit sich selbst)
- Entitätsinstanz: Ein konkretes Objekt innerhalb eines Entitätstyps (z. B. „Kunde 123“).
Attribut
- Ein Attribut beschreibt eine Eigenschaft oder ein Merkmal einer Entität.
- Beispiel: Ein „Kunde“ hat die Attribute „Name“, „Adresse“, „Telefonnummer“.
- Schlüsselattribut: Eindeutiges Attribut, das jede Entität unterscheidet (zb Kundennummer)
- Attribute können auch an den Beziehungstypen hängen (häufig bei N:M Beziehungen)
Relation
- Eine Beziehung verbindet zwei oder mehr Entitäten miteinander
- "Hat" funktioniert für die meisten Beziehungen als Beziehungstyp
Kardinalität
Kardinalitäten beschreiben, wie viele Entitäten eines Entitätstypen mit wie vielen Entitäten eines anderen Entitätstypen in einer Beziehung miteinander verbunden sein können.
- 1:1 (Eins zu Eins)
- 1:N (Eins zu Viele)
- M:N (Viele zu Viele)
Modifizierte Chen Notation:
- 1: genau 1
- c: 0 oder 1
- m: mindestens 1
- mc: beliebig viele

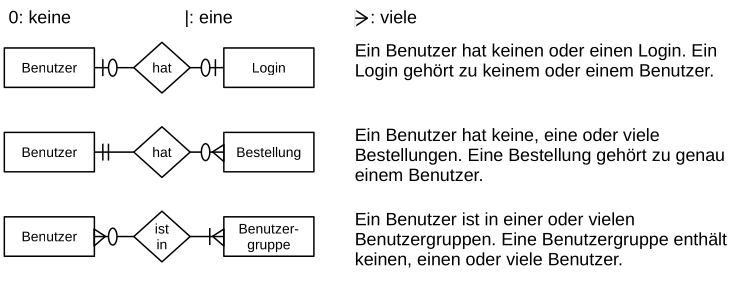

Martin-/Crow's-Foot-Notation

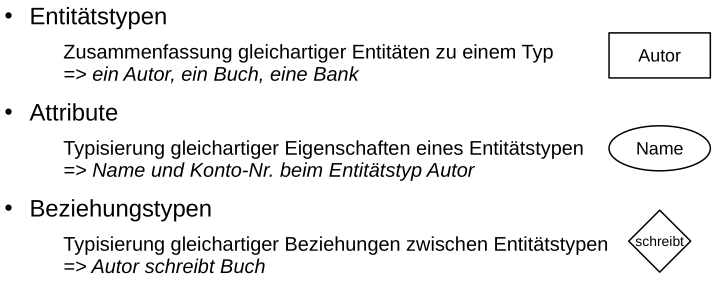

ER-Diagramme
- Rechtecke: Entitäten
- Ellipsen: Attribute
- Rauten: Beziehungen
- Linien: Verknüpfen Entitäten und Beziehungen
