Relationale Datenbanken

  • Entwicklung von Dr. Edgar Frank Codd (1970)
  • Daten werden in Tabellen (Relationen) gespeichert
  • Feste Anzahl an Spalten (Attributen), aber variable Anzahl an Zeilen (Tupeln)
  • Beziehungen zwischen Tabellen werden über (Fremd-)Schlüssel hergestellt
teilmenge

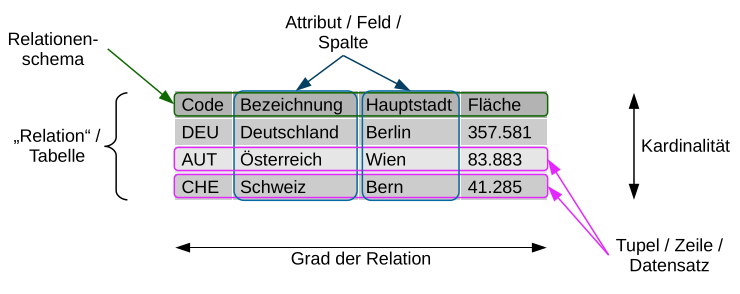

Relation
Eine Relation besteht aus einem Kopf und einem Rumpf. Der Kopf ist eine Menge von Attributen, der Rumpf eine Menge von Tupeln.

Drei-Schema-Architektur​

  • Logisches Schema
    • beschreibt Daten in der Sprache eines konkreten DBMS
    • leitet sich von einem konzeptionellem Schema ab
    • m:n Beziehungen müssen aufgelöst werden
  • Internes / Physikalisches Schema
    • beschreibt Daten aus technischer Sicht des Systems
    • abgeleitet aus logischem Schema
    • Speichermethoden, Hilfskonstrukte zur Effizienzsteigerung
  • Externes Schema
    • beschreibt Daten aus der Sicht des Anwenders
    • Einschränkung der Sichtbarkeit, Zugriffsrechte
    • mehrere externe Schemata für eine Datenbank möglich
